รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | พลาสติกเชื่อมอัลตราโซนิกสองส่วน | ความแม่นยำของความถี่: | 39.80KHz-40.20KHz |
|---|---|---|---|
| พลัง: | 800w | วิธีการเรียก: | เวลา/ความดัน/ตำแหน่ง/กำลัง |
| วิธีการเชื่อม: | เวลาเชื่อม/ตำแหน่งสัมพัทธ์/ตำแหน่งสัมบูรณ์/พลังงานเชื่อม/กำลังสูงสุด/แรงดันสูงสุด/การตรวจจับพื้น | จังหวะการทำงานสูงสุด (มม.): | Φ40*80mm≤3.2mm |
| เวลาเชื่อมสูงสุด: | 5 ซ | แรงดันไฟฟ้า (V): | AC220V±5% 50/60Hz |
| ความกดอากาศ: | ≥0.05Mpa ≤0.65Mpa | การควบคุมด้วยลม: | วาล์วสัดส่วน |
| แสงสูง: | เครื่องเชื่อม ABS อัลตราโซนิก 40kHz,เครื่องเชื่อมพลาสติกอัลตราโซนิก 800W,เครื่องเชื่อมพลาสติกอัลตราโซนิกแบบแยกส่วน |
||

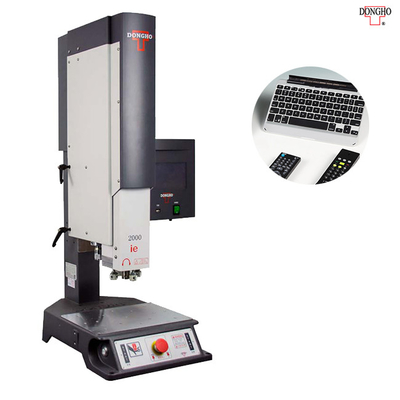

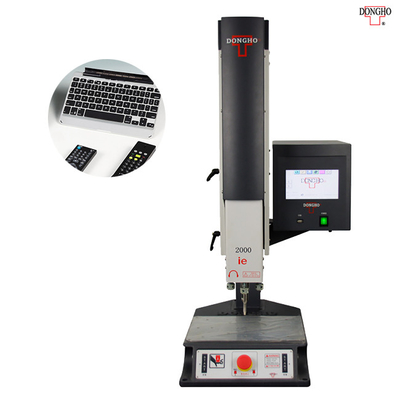

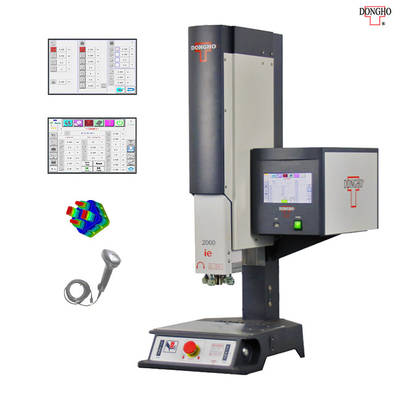

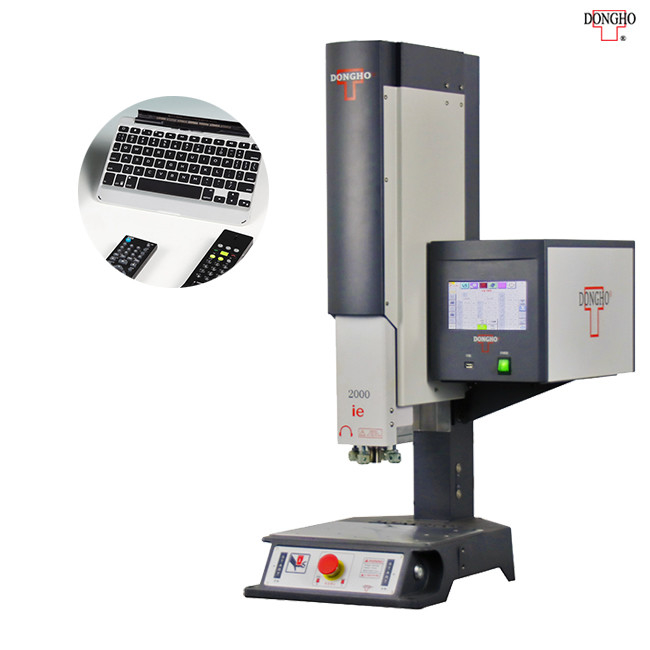

เครื่องเชื่อมพลาสติกอัลตราโซนิก 40kHz 800W สำหรับการเชื่อมชิ้นส่วน ABS PVC PC PE PA
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | iAG4008e |
| ความแม่นยำของความถี่ | 39.80KHz-40.20KHz |
| พลัง | 800W |
| วิธีการเรียก | เวลา/ความดัน/ตำแหน่ง/กำลัง |
| วิธีการเชื่อม | เวลาเชื่อม/ตำแหน่งสัมพัทธ์/ตำแหน่งสัมบูรณ์/พลังงานเชื่อม/กำลังสูงสุด/แรงดันสูงสุด/การตรวจจับพื้น |
| จังหวะการทำงานสูงสุด (มม.) | Φ40*80mm≤3.2mm |
| เวลาเชื่อมสูงสุด | 5 ซ |
| แรงดันไฟฟ้า (V) | AC220V±5% 50/60Hz |
| ความกดอากาศ | ≥0.05Mpa ≤0.65Mpa |
| การควบคุมด้วยลม | วาล์วสัดส่วน |
| การควบคุมแอมพลิจูด | แอมพลิจูดเดี่ยว / แอมพลิจูดของสเต็ป / แอมพลิจูดของระยะทาง |
| วิธีแรงดันใช้งาน | มาตรฐาน/หลายขั้นตอน |
| ฟังก์ชั่นตอกเสาเข็ม | เวลา/ตำแหน่ง/พลังงาน/ความดัน |
| พื้นที่เชื่อม | ไม่เกิน 40 มม. ตามวัสดุ/รูปร่าง ฯลฯ |
| ขนาด(L*W*H)mm | 470*720*950mm |
| น้ำหนัก (กิโลกรัม) | 75กก. |
มีโมเดลเพิ่มเติม:
| แบบอย่าง | iAG2025e | iAG2030e | iAG2040e | iAG3015e | iAG3020e | iAG3024e | iAG3512e | iAG4008e |
| ความถี่/KHz | 20KHz | 20KHz | 20KHz | 30KHz | 30KHz | 30KHz | 35KHz | 40KHz |
| ช่วงกำลัง/W | 2500W | 3000W | 4000W | 1500W | 2000W | 2400W | 1200W | 800W |
| โหมดทริกเกอร์ | เวลา/ความดัน/ตำแหน่ง/กำลัง | |||||||
| โหมดการเชื่อม | เวลาเชื่อม/ตำแหน่งสัมพัทธ์/ตำแหน่งสัมบูรณ์/พลังงานเชื่อม/กำลังสูงสุด/แรงดันสูงสุด/การตรวจจับพื้น | |||||||
| การควบคุมด้วยลม | วาล์วสัดส่วน | |||||||
| วิธีแรงดันใช้งาน | มาตรฐาน/หลายขั้นตอน | |||||||
| การควบคุมแอมพลิจูด | แอมพลิจูดเดี่ยว / แอมพลิจูดของสเต็ป / แอมพลิจูดของระยะทาง | |||||||
| ฟังก์ชั่นก่อนการสั่นสะเทือน | 1)ปิด 2)เวลา 3)ตำแหน่ง | |||||||
| ฟังก์ชั่นตอกเสาเข็ม | เวลา/ตำแหน่ง/พลังงาน/ความดัน | |||||||
| จังหวะกระบอกสูบ (มม.) | Φ63*100mm≤2mm | Φ50*80mm≤3.2mm | Φ40*80mm≤3.2mm | |||||
| เวลาเชื่อมสูงสุด | 5 ซ | |||||||
| แหล่งจ่ายแรงดันไฟ (V) | ไฟฟ้ากระแสสลับ 220V 50/60Hz | |||||||
| ขนาด(L*W*H)mm | 500*750*1100mm | 470*720*950mm | ||||||
| น้ำหนัก (กิโลกรัม) | 106กก. | 75กก. | ||||||
คุณสมบัติของเครื่องเชื่อมพลาสติกอัลตราโซนิก:
* การควบคุมกระบวนการเชื่อมที่มีประสิทธิภาพด้วยกราฟการเชื่อม
* การตั้งค่าแอมพลิจูดดิจิตอล การแบ่งส่วนแอมพลิจูด และการแบ่งส่วนระยะทาง
* iQS รุ่นที่ 6 การป้องกันด้วยรหัสผ่านหลายระดับ
* เครื่องกำเนิดอัลตราโซนิกดิจิตอล 100% และการควบคุมแรงดันไฟฟ้าของสาย
* โครงสร้างแบบโมดูลาร์เพื่อการขยายที่ง่าย
* โหมดการเชื่อม 7 โหมด: เวลา, ระยะความลึก, ตำแหน่งที่แน่นอน, พลังงาน, กำลัง, ความดัน, การตรวจจับกราวด์
* การควบคุมแบบมัลติคอร์ UTC: อัตราการประมวลผลสูงเพื่อเพิ่มความแม่นยำในการติดตาม กำหนดค่าด้วยระบบ MES, DPS และเชื่อมต่อกับการกำหนดค่าพีซีสำหรับการจัดการข้อมูลแบบเรียลไทม์
* ปืนสแกนเนอร์ในตัวที่รองรับโดยสี่แบรนด์เพื่อการตรวจสอบย้อนกลับข้อมูล
คู่มือการออกแบบการเชื่อมด้วยอัลตราโซนิกพลาสติก:
การออกแบบโครงสร้างของชิ้นส่วนพลาสติกต้องคำนึงถึงประเด็นต่อไปนี้ก่อน
1 ขนาดของรอยเชื่อม (นั่นคือควรพิจารณาความแข็งแรงที่ต้องการ);
2 ไม่ว่าจะเป็นน้ำ, สุญญากาศ;
3 จำเป็นต้องมีรูปลักษณ์ที่สมบูรณ์แบบหรือไม่
หลีกเลี่ยงการหลอมพลาสติกหรือการล้นของสารสังเคราะห์
เหมาะสำหรับความต้องการในการประมวลผลหัวเชื่อมหรือไม่
เพื่อให้ได้ผลลัพธ์การเชื่อมที่สมบูรณ์แบบ การเชื่อมแบบฟิวชั่นที่ทำซ้ำได้ ต้องปฏิบัติตามสามทิศทางการออกแบบหลัก:
1. การสัมผัสเริ่มต้นระหว่างพื้นผิวทั้งสองต้องมีขนาดเล็กเพื่อให้พลังงานที่ต้องการมีสมาธิ และลดพลังงานทั้งหมด (เช่น เวลาในการเชื่อม) ที่จำเป็นในการเชื่อมให้เสร็จสมบูรณ์
2. ค้นหาวิธีการยึดและจัดตำแหน่งที่เหมาะสม เช่น ชิ้นส่วนพลาสติกของซ็อกเก็ต ขั้นบันได หรือลิ้นและร่อง เป็นต้น
3. พื้นผิวรอยเชื่อมรอบๆ ส่วนต่อประสานต้องสม่ำเสมอและสัมผัสกันอย่างใกล้ชิดถ้าเป็นไปได้ พยายามให้พื้นผิวสัมผัสอยู่บนระนาบเดียวกันเพื่อให้การถ่ายเทพลังงานมีความสม่ำเสมอ
