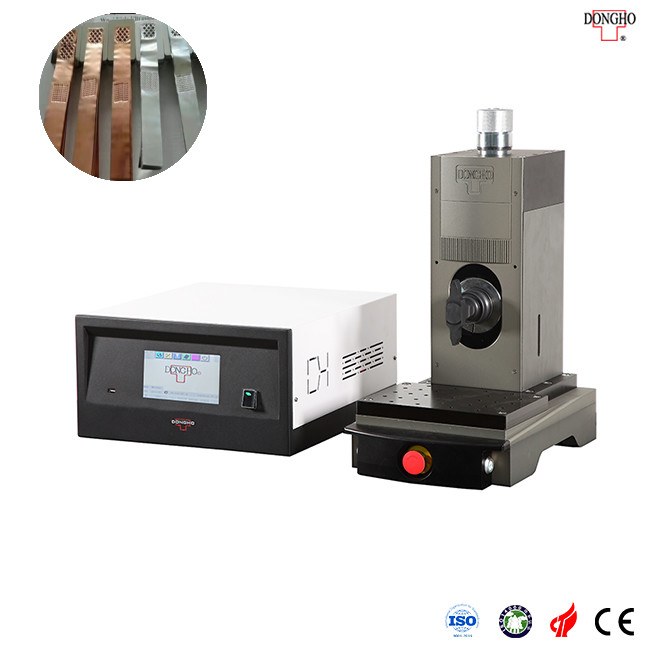

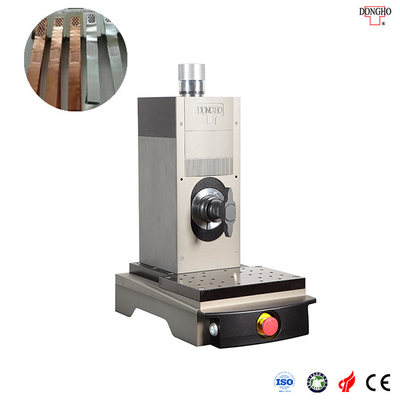

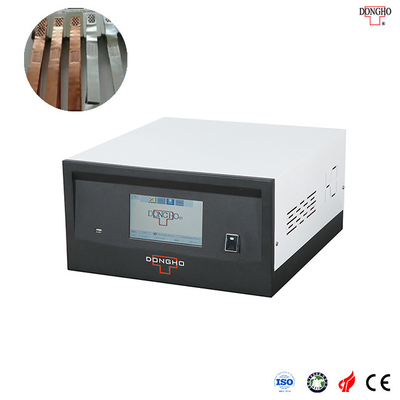

อุปกรณ์บัดกรีโลหะอัลตราโซนิกสำหรับแบตเตอรี่ลิเธียม

อุปกรณ์บัดกรีโลหะอัลตราโซนิกสำหรับแบตเตอรี่ลิเธียม

การเชื่อมโลหะด้วยอัลตราโซนิกคือการใช้คลื่นสั่นสะเทือนความถี่สูงหลายหมื่นคลื่นต่อวินาทีเพื่อถ่ายโอนไปยังพื้นผิวของชิ้นงานโลหะสองชิ้นที่จะเชื่อม จากนั้นใช้แรงดันที่จำเป็นเพื่อให้พื้นผิวโลหะเสียดสีและการก่อตัวของฟิวชั่นระหว่างโมเลกุล ชั้นเพื่อให้บรรลุวัตถุประสงค์ของการเชื่อมการบัดกรีด้วยอัลตราโซนิกเป็นไปอย่างรวดเร็ว ประหยัดพลังงาน มีความแข็งแรงในการเชื่อมสูง มีการนำไฟฟ้าที่ดี ไม่มีประกายไฟ และอยู่ใกล้กับการแปรรูปแบบเย็น

ในเทคโนโลยีแบตเตอรี่ลิเธียม มีสามวิธีการเชื่อมโลหะที่เกี่ยวข้อง: ทองแดง/อลูมิเนียมฟอยล์กับ TAB, TAB ถึง TAB และ TAB ไปยังบัสเนื่องจากปลายเชื่อมโลหะทำจากโลหะที่มีความหนาและวัสดุต่างกัน ปลายด้านหนึ่ง (TAB) ค่อนข้างหนา (เช่น 0.2 มม.) และปลายอีกด้านประกอบด้วยแผ่นโลหะบางมากหลายชั้น ซึ่งทำได้ยากเมื่อเทียบกับการเชื่อมแบบจุดต้านทานและการเชื่อมด้วยลำแสงเลเซอร์ การเชื่อมโลหะด้วยคลื่นเสียงความถี่สูงเป็นกระบวนการเชื่อมต่อที่เหมาะสำหรับการใช้งานแบตเตอรี่ลิเธียมไอออนการเชื่อมแบบจุดต้านทานอาศัยความต้านทานของวัสดุเพื่อสร้างความร้อนสำหรับการเชื่อมต่ออย่างไรก็ตาม อะลูมิเนียมฟอยล์และฟอยล์ทองแดงที่ใช้กันทั่วไปในอุตสาหกรรมแบตเตอรี่มีความต้านทานต่ำมาก และชั้นออกไซด์ที่เหนียวซึ่งเกิดขึ้นบนพื้นผิวฟอยล์อลูมิเนียมจะยับยั้งการใช้งานการเชื่อมแบบจุดต้านทานการเชื่อมด้วยลำแสงเลเซอร์มีความไวต่อช่องว่างระหว่างชั้นของวัสดุที่ปลายทั้งสองของรอยเชื่อม ในขณะที่กระบวนการเชื่อมโลหะด้วยอัลตราโซนิกไม่มีปัญหาเหล่านี้Dongho เครื่องเชื่อมอัลตราโซนิกตัวกระตุ้นที่ไม่ซ้ำกันสามารถทำให้การถ่ายโอนอัลตราโซนิกประหยัดพลังงานไปยังหัวเชื่อมรับประกันคุณภาพการเชื่อมเครื่องเชื่อมโลหะอัลตราโซนิกใช้งานง่ายวงจรป้องกันอิเล็กทรอนิกส์ในตัวปลอดภัยในการใช้งานสามารถใช้สำหรับ การเชื่อมวัสดุโลหะที่เหมือนกันหรือต่างกันผลกระทบของอุณหภูมิของวัสดุจะลดลงเหลือน้อยที่สุด (อุณหภูมิของโซนเชื่อมไม่เกิน 50% ของอุณหภูมิการหลอมสัมบูรณ์ของโลหะที่เชื่อม) เพื่อให้โครงสร้างโลหะไม่เปลี่ยนแปลง ดังนั้นจึงเหมาะสำหรับ การประยุกต์ใช้งานเชื่อมในสาขาอิเล็กทรอนิกส์

คุณสมบัติ:

* ระบบปฏิบัติการ iQS รุ่นที่ 6, การป้องกันรหัสผ่านหลายระดับพร้อมการอนุญาตตามลำดับชั้น;

* รองรับ MES, DPS สำหรับการจัดการข้อมูลแบบเรียลไทม์

* การทำโปรไฟล์ของกระบวนการเชื่อม

* พอร์ตการสแกนในตัวรองรับปืนสแกนสี่ยี่ห้อสำหรับการตรวจสอบย้อนกลับข้อมูล

* ฝีมือมั่นคง;

* โหมดการเชื่อมหลายแบบ;

* มีฟังก์ชั่นมากมายสำหรับการรวมสายการผลิตอัตโนมัติ

พารามิเตอร์ทางเทคนิค:

แอปพลิเคชัน:

อุตสาหกรรมยานยนต์พลังงานใหม่การเชื่อมแบบดึงขั้วบนชุดแบตเตอรี่ลิเธียมของรถยนต์ไฟฟ้ากำลังเป็นที่นิยมในขณะนี้ เช่นเดียวกับการเชื่อมมัดสายไฟและมัดสายไฟภายในรถ การเชื่อมชุดสายไฟและขั้วต่อ
ด้านการแพทย์.การใช้งานทั่วไปที่สุดคือการเชื่อมด้วยพินบนวงจรรวมในอุปกรณ์ทางการแพทย์กระบวนการนี้ไม่ต้องใช้กาวหรือกาว เพียงแต่การยึดติดของวัสดุตัวเครื่องเท่านั้นเช่นเครื่องกระตุ้นหัวใจที่ใช้รักษาผู้ป่วยและเซ็นเซอร์ที่ฝังอยู่ในร่างกายนอกจากนี้ การเชื่อมด้วยอัลตราโซนิกยังใช้กันอย่างแพร่หลายในการผลิตสายสวนทางหลอดเลือดดำ ตัวกรองเลือด/ก๊าซ เครื่องฟอกไต วาล์ว และตัวกรอง
อุตสาหกรรมอิเล็กทรอนิกส์และคอมพิวเตอร์ใช้ในชิป มอเตอร์ ตัวเก็บประจุ หน่วยความจำแฟลช ไมโครโปรเซสเซอร์ หม้อแปลง และผลิตภัณฑ์อื่นๆกระบวนการเชื่อมเป็นการรวมโลหะบาง ๆ ซึ่งมักจะเป็นอลูมิเนียมหรือทองแดง เข้ากับวัสดุที่มีความหนาเพื่อเชื่อมต่อสายไฟและวงจรเข้าด้วยกันอย่างแนบเนียนสามารถเชื่อมต่อวงจรบนแผงวงจรได้อย่างง่ายดาย ทำให้เหมาะสำหรับอุตสาหกรรมสมาร์ทโฟนและคอมพิวเตอร์
อุตสาหกรรมอวกาศเมื่อทำชิ้นส่วนเครื่องยนต์ วัสดุโลหะที่ไม่ใช่เหล็ก เช่น อะลูมิเนียม จะถูกเชื่อมเข้ากับเหล็กกล้าหลังจากเชื่อมแล้ว ส่วนประกอบจะมีความแข็งแรงในการดึงสูง ขนาดที่แม่นยำ และรูปลักษณ์ที่สวยงามนอกจากนี้ยังสามารถตอบสนองความต้องการของประสิทธิภาพการปิดผนึกและการทนต่อแรงกระแทกของห้องปิดหลังการเชื่อม
อุตสาหกรรมเครื่องทำความเย็นท่อทองแดงถูกใช้เป็นส่วนประกอบระบบทำความเย็นและปรับอากาศเนื่องจากทองแดงมีราคาแพง จึงใช้ท่ออลูมิเนียมแทนอย่างไรก็ตาม ไม่ว่าจะใช้ท่อทองแดงหรืออลูมิเนียมก็ตาม สามารถใช้อัลตราซาวนด์ในการเชื่อมหรือปิดผนึกแผ่นได้
