รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องเชื่อมโลหะอัลตราโซนิกสำหรับสายทองแดงอิเล็กทรอนิกส์ | ความถี่: | 20KHz |
|---|---|---|---|
| อำนาจ: | 4000W | ขนาด HMI: | หน้าจอสัมผัสสีสันสดใสขนาด 10.1 นิ้ว |
| แรงดันไฟฟ้า: | 230V 3PNE, ± 10%; 50-60 เฮิร์ตซ์ | การใช้: | การเชื่อมโลหะการเชื่อมทองแดงการเชื่อมลวด |
| มีบริการหลังการขาย: | การสนับสนุนทางเทคนิควิดีโอสนับสนุนออนไลน์ | จังหวะกระบอกสูบ (มม.): | Φ100 * 50 มม |
| การควบคุมความดันอากาศ: | วาล์วตามสัดส่วน | ความชื้นสัมพัทธ์: | 30% -90% โดยไม่มีการควบแน่น |
| เน้น: | เครื่องเชื่อมโลหะอัลตราโซนิก 4000W,เครื่องเชื่อมอัลตราโซนิก 130 กก.,เครื่องเชื่อมโลหะอัลตราโซนิก 20KHz 4KW |
||

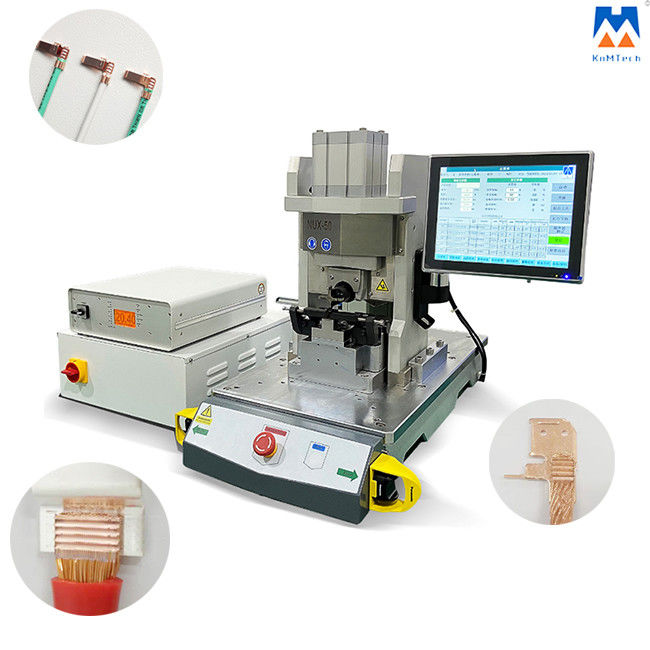

เครื่องเชื่อมโลหะอัลตราโซนิก 4000W สำหรับการเชื่อมลวดทองแดง
หลักการทำงาน:
อัลตราซาวนด์สามารถสร้างการสั่นสะเทือนความถี่สูงและเราใช้การสั่นสะเทือนประเภทนี้เพื่อเชื่อมโลหะที่ไม่ใช่เหล็กได้อย่างง่ายดายเมื่อคลื่นสั่นสะเทือนความถี่สูงถูกส่งไปยังพื้นผิวของชิ้นส่วนโลหะทั้งสองเพื่อทำการเชื่อม ด้วยแรงดันที่แน่นอน พื้นผิวของทั้งสองส่วนจะมีแรงเสียดทานซึ่งกันและกันซึ่งนำไปสู่รอยต่อของชั้นโมเลกุลข้อดีคือ รวดเร็ว ประหยัดพลังงาน ข้อต่อแข็งแรง การนำไฟฟ้าได้ดี และไม่มีประกายไฟ ซึ่งเกือบจะเป็นสถานะเย็นในการประมวลผลออกแบบมาเพื่อเชื่อมลวดโลหะ
เครื่องนี้ประกอบด้วยเครื่องกำเนิดไฟฟ้า ทรานสดิวเซอร์ ตัวเครื่องนิวแมติกและเครื่องมือ และส่วนประกอบควบคุมบางอย่าง เช่น ชุดมัดสายไฟ อุปกรณ์วัดสายไฟ และไมโครโปรเซสเซอร์เครื่องกำเนิดไฟฟ้าสามารถแปลงแรงดันไฟฟ้าภายนอก (220V, 50 /60hz) เป็น 20KHz (หรือ 15Khz) แรงดันไฟฟ้า 1000V และส่งออกหลังจากถูกควบคุมและควบคุมโดยเครื่องกำเนิดไฟฟ้าเพื่อทำงานกับตัวแปลงสัญญาณตัวแปลงสัญญาณเป็นส่วนประกอบทางไฟฟ้าที่มีประสิทธิภาพสูง ซึ่งสามารถแปลงพลังงานไฟฟ้าเป็นพลังงานกลได้
เมื่อเทียบกับมอเตอร์ไฟฟ้าทั่วไป ทรานสดิวเซอร์มีข้อดีสองประการ: ประการแรก ทรานสดิวเซอร์สามารถแปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนเชิงเส้น ไม่ใช่การหมุนประการที่สอง มีประสิทธิภาพในการทำงานสูงมาก กล่าวคือ สามารถแปลงพลังงานไฟฟ้าได้ 95%หลังจากแปลงผ่านทรานสดิวเซอร์ พลังงานกลเริ่มทำงานกับแตรเชื่อมฮอร์นเชื่อมอัลตราโซนิกทำจากวัสดุโลหะผสมซึ่งทำเป็นรูปร่างบางอย่างตามหลักการทางเสียง
เครื่องเชื่อมอัลตราโซนิก:
* ลำตัวของอัลโค 7075 ซีรีส์วัสดุโลหะผสมอลูมิเนียมสำหรับการบินที่มีความเข้มสูง อุปกรณ์ที่มีความเข้มสูง แอพพลิเคชั่นหน่วยงานอวกาศที่ยืดหยุ่น
* สี่ชุดของรางเลื่อนรางชนิดโอเวอร์โหลด, ความแม่นยำในการทำซ้ำสูง, ทำงานได้อย่างราบรื่น
* กระบอกสูบ Festo ของเยอรมนี, ส่วนประกอบนิวแมติก SMC ของญี่ปุ่น, ตอบสนองได้อย่างรวดเร็วและมีเสถียรภาพและความดันสูงสุดในการเชื่อมสามารถเข้าถึง 5000 N
*สวิสเซอร์แลนด์ Baumer ระบบเข้ารหัสเชิงเส้นที่มีความแม่นยำสูง ความแม่นยำของตำแหน่งสามารถเข้าถึง 0.01mm
* ระบบเซ็นเซอร์ความดันความแม่นยำสูง ความแม่นยำในการทำงานสามารถเข้าถึง 1N
*ข้อมูลย้อนกลับแบบเรียลไทม์ตรวจสอบระยะทางและข้อมูลแรงดันในกระบวนการเชื่อม
*ระบบสั่นพ้องสามเท่าสามารถหมุนในลำตัวได้ 360 องศา
* ความแม่นยำของจังหวะกล จำกัด การเหนี่ยวนำด้วยตาแมวแบบไม่สัมผัสระบบสตาร์ทด้วยสองมือปลอดภัยในการใช้งาน
ระบบสัมผัส:
* หน้าจอโต้ตอบแบบสัมผัสสีขนาด 10.1 นิ้ว
* ชิประบบ Multi-core การตอบสนองของระบบเร็วขึ้น
* นำระบบควบคุมอัจฉริยะ SIT อันทรงพลังมาใช้
* โหมดอัลตราโซนิกทริกเกอร์ 3 แบบและโหมดการเชื่อม 6 แบบเพื่อตอบสนองความต้องการของลูกค้า
* รูปแบบการควบคุมคุณภาพ 6 แบบและเอาต์พุตเส้นโค้งข้อมูลการเชื่อม 2 แบบ
* สามารถจัดเก็บแผนงานเชื่อมผลิตภัณฑ์ได้ 99 ชุดและข้อมูลเอาต์พุตการเชื่อมหลายหมื่นชุด
* มีหน้าที่ในการส่งข้อมูลผ่านเครือข่ายของการเชื่อมข้อมูล ซึ่งสามารถเชื่อมต่อกับระบบ MES ของลูกค้า เพื่อให้การจัดการกระบวนการคุณภาพการเชื่อมที่ชาญฉลาดและฟังก์ชันการตรวจสอบย้อนกลับ
ระบบอัลตราโซนิก:
* ความถี่:20KHz พลังงาน:4000W
* เยอรมนีนำเข้าเครื่องกำเนิดอัลตราโซนิกไล่ความถี่อัตโนมัติแบบดิจิตอล
* ด้วยฟังก์ชั่นชดเชยแอมพลิจูดอัตโนมัติ, กำลังขับที่เสถียร, คุณภาพการเชื่อมที่เชื่อถือได้มากขึ้น
* ความถี่ในการเชื่อมหน้าจอ LED แบบเรียลไทม์และการแสดงพลังงาน
* ให้สัญญาณเตือนผิดปกติ: ความถี่ผิดปกติ, กระแสไฟมากเกินไป, กำลังไฟเกิน, อุณหภูมิสูงเกินไป, ฯลฯ

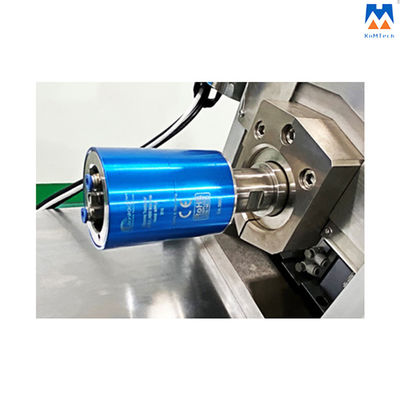

* ทรานสดิวเซอร์ล้ำเสียงนำเข้าจากประเทศเยอรมนี ค่าความกว้าง P ถึง P สูงถึง 20 ไมครอน
* ทรานสดิวเซอร์และโมดูเลเตอร์แอมพลิจูดที่ทำจากวัสดุโลหะผสมไททาเนียมสามารถถอดแยกชิ้นส่วนได้ง่ายและไม่เสียหายง่ายเกนที่หลากหลายของโมดูเลเตอร์แอมพลิจูดเป็นตัวเลือก
* สามารถให้บริการประกันคุณภาพได้ยาวนาน
ระบบควบคุม:
* โมดูลควบคุม Beckhoff Fieldbus ของเยอรมนีแม่นยำและเสถียร
* โมดูลควบคุมวาล์วสัดส่วนนิวเมติกของญี่ปุ่น SMC แบบบูรณาการการควบคุมแรงดันการเชื่อมแบบดิจิตอลอัจฉริยะช่วยให้มั่นใจได้ถึงความเสถียรของการควบคุมความแม่นยำของแรงดัน
* ตระหนักถึงเทคโนโลยีการเชื่อมแบบหลายส่วนแบบเดียวกัน
* รองรับฟังก์ชั่นสแกนปืนสแกนบาร์โค้ดหลายยี่ห้อ
* รองรับการส่งข้อมูล RS485 RS232 เครือข่ายของรัฐ
* รองรับฟังก์ชั่นการเข้าถึงข้อมูล USB
* รองรับโมดูลควบคุมการเชื่อมต่อ PC โดยตรงส่วนบุคคล
* ด้วยการขยายพอร์ตเอาต์พุต 2 ใน 2 ออก
* พื้นที่เก็บข้อมูลภายในเครื่อง 16G
อุปกรณ์เชื่อม:
* ออกแบบชุดอุปกรณ์เชื่อมแต่ละชุดอย่างอิสระตามลักษณะผลิตภัณฑ์ของลูกค้าและข้อกำหนดในการเชื่อม
* วัสดุหัวเชื่อมอัลตราโซนิกทำจากเหล็กผงนำเข้าจากยุโรปและอเมริกาหลังจากการอบชุบด้วยความร้อน ความแข็งสามารถเข้าถึง 62 ~ 63 องศามีความแข็งต้านทานการสึกหรอสูงและมีความเหนียวสูงเพื่อให้หัวเชื่อมมีอายุการใช้งานยาวนานขึ้น
* หัวเชื่อมแต่ละหัววิเคราะห์โดยซอฟต์แวร์จำลองเพื่อให้มั่นใจว่าได้แผนการผลิตที่ดีที่สุด
* ความถี่ศูนย์หัวเชื่อม: 1950±100Hz
* การสูญเสียพลังงานของหัวเชื่อมน้อยกว่า 200W
* ฐานทั่งเชื่อมทำจากเหล็กหล่อนำเข้าจากประเทศญี่ปุ่น มั่นใจได้ตลอดอายุการใช้งาน
ข้อกำหนดทางเทคนิค:
| เครื่องกำเนิดอัลตราโซนิก | |
| อินเทอร์เฟซ HMI | หน้าจอสัมผัสสีสันสดใสขนาด 10.1 นิ้ว |
| ระบบควบคุมการเคลื่อนไหว | การควบคุมด้วยลม |
| ความถี่(kHz) | 20KHz |
| พลังงาน(W) | 4000W |
| การปรับความถี่ | การติดตามความถี่อัตโนมัติอัจฉริยะ |
| ตัวเข้ารหัสเชิงเส้น | จอแสดงผลดิจิตอล |
| ความถูกต้องของตำแหน่ง (มม.) | ความแม่นยำ ± 0.02mm |
| จังหวะกระบอกสูบ (มม.) | Φ100*50mm |
| การควบคุมแรงดันอากาศ | วาล์วสัดส่วน |
| เครื่องกำเนิดไฟฟ้าแจ้งเตือน | ความถี่ผิดปกติ/กระแสเกิน/กำลังไฟฟ้าเกิน/อุณหภูมิเกิน |
| ความชื้นสัมพัทธ์ | 30% -90% โดยไม่มีการควบแน่น |
| อุณหภูมิในการทำงาน | 5°C ถึง +55°C |
| แหล่งอากาศ | อากาศอัดต้องสะอาด แห้ง และปราศจากสารหล่อลื่น |
| แรงดันไฟฟ้า (V) | 230V 3PNE, ± 10%;50-60 Hz |
| ขนาด(L*W*H)mm | 560*612*750 มม. |
| น้ำหนัก (กิโลกรัม) | ประมาณ 130kg |
| คอนโทรลเลอร์ | |
| ระบบควบคุม | ระบบควบคุมอัจฉริยะ SIT |
| ภาษา(ไอคอน) | จีน/ญี่ปุ่น/อังกฤษ/เกาหลี |
| ความดันอากาศสูงสุด (mpa) | 0.8mpa |
| เวลาเชื่อมสูงสุด (S) | 5S |
| หน่วยของขนาด | มม./นิ้ว |
| หน่วยของแรง | Mpa/Bar/Psi/Kpa |
| วิธีการทริกเกอร์ | เวลา/ความดัน/ตำแหน่ง |
| วิธีการเชื่อม | โหมดเวลา/ตำแหน่งสัมพัทธ์/ตำแหน่งสัมบูรณ์/โหมดพลังงาน/กำลังสูงสุด/แรงดันสูงสุด |
| ช่วงกำลัง (W) | ≤4000W |
| เวลาเชื่อมสูงสุด (S) | 5S |
| การควบคุมแอมพลิจูด | ช่วงเดียวของแอมพลิจูด/แอมพลิจูดแบบแบ่งส่วน |
| ควบคุมคุณภาพ | เวลา/ตำแหน่งสัมพัทธ์/ตำแหน่งสัมบูรณ์/พลังงาน/กำลัง |
| เส้นโค้งการเชื่อม | 3 กลุ่ม |
| วิธีการทำงานของอากาศ | มาตรฐาน/หลายขั้นตอน |
| ช่วงความดันอากาศ (mpa) | 0.05mpa≤0.8mpa |
| แรงดันสูงสุด(N) | 5000N |
| การจัดการพารามิเตอร์ | 99 กลุ่ม |
คุณสมบัติ:
* ตัวเชื่อมโครงสร้างแข็งแรง
* นำเข้าส่วนประกอบหลักเชื่อมอัลตราโซนิก
* ระบบควบคุมฮาร์ดแวร์และซอฟต์แวร์ขั้นสูง
* ทีมเทคนิคประสบการณ์การเชื่อมโลหะล้ำเสียงมากกว่า 10 ปี
* การสนับสนุนด้านเทคนิคของสำนักงานใหญ่ในเยอรมนี
* การออกแบบและการผลิตฟิกซ์เจอร์มืออาชีพ
*7*24ชม.ทีมบริการหลังการขายภายในประเทศ
* ประสิทธิภาพด้านต้นทุนที่ครอบคลุมสูงเป็นพิเศษ
ใบสมัคร:
ยานยนต์ อิเล็กทรอนิกส์ เครื่องใช้ในบ้าน ชิ้นส่วนอุตสาหกรรม ส่วนประกอบสายไฟ ไฟแช็ค ของเล่น แกดเจ็ต การแพทย์ เครื่องใช้ส่วนตัว และอีกมากมาย
ภาพถ่ายโดยละเอียด:
