เครื่องวิเคราะห์อิมพีแดนซ์องค์ประกอบอัลตราโซนิก 30W สำหรับตัวแปลงทรานสดิวเซอร์แหวนเซรามิก

เครื่องวิเคราะห์องค์ประกอบอัลตราโซนิกใช้สำหรับการตรวจจับอุปกรณ์อัลตราโซนิกแบบเพียโซอิเล็กทริกและโซลูชั่นรวมอุปกรณ์สำหรับอุปกรณ์เพียโซอิเล็กทริก ถ้าไม่มีเรโซแนนซ์อื่นที่ความถี่ไกลจากความถี่เรโซแนนซ์ที่แน่นอน อุปกรณ์เพียโซอิเล็กทริกสามารถประมาณเป็นระบบก้อนใกล้กับความถี่เรโซแนนซ์ และสัญลักษณ์และวงจรเทียบเท่าจะแสดงในรูปล่างซ้าย :

คุณสมบัติ:

1. ขนาดเพียง 24 ซม. * 14 ซม. * (10 ซม. หลังจาก 5 ซม. แรก) และน้ำหนักเพียง 1.95 กก.

เครื่องวิเคราะห์อิมพีแดนซ์อัลตราโซนิกแบบพกพามากที่สุดในโลก

2. หน้าจอสัมผัสขนาดใหญ่ ไม่จำเป็นต้องใช้ปุ่มจริงในการแสดงพารามิเตอร์และกราฟิกทั้งหมดในคราวเดียว ซึ่งใช้งานง่ายกว่า

3. ความเร็วในการทดสอบ Superfast การทดสอบ 1,000 คะแนน ใช้เวลาเพียง 5 วินาที

4. นอกจากนี้ยังสามารถเชื่อมต่อกับคอมพิวเตอร์ และซอฟต์แวร์นี้เข้ากันได้กับ PV70A/80A อย่างสมบูรณ์

5. ความถี่ในการทดสอบสูงสุดคือ 5MHz

6. ปุ่มทางกายภาพเพียงปุ่มเดียวบนเครื่องมือยังเป็นฟังก์ชัน "สตาร์ท" ซึ่งอยู่ที่ด้านหลังของแผงหน้าปัดด้วย

บทนำกราฟิก:

การแสดงผลเริ่มต้นของระบบคือ "กราฟวงกลมการรับเข้า" + "กราฟลอการิทึม";

กราฟวงกลมอนุญาติ: เส้นทางการรับเข้าเป็นฟังก์ชันของความถี่ที่แสดงในพิกัดเชิงขั้ว

กราฟลอการิทึม: เส้นสีแดงคือเส้นโค้งลอการิทึมของแอมพลิจูดอิมพีแดนซ์ และเส้นสีน้ำเงินคือเส้นโค้งเฟสอิมพีแดนซ์

พารามิเตอร์บทนำ:

1. ความถี่เรโซแนนซ์Fs: ความถี่เรโซแนนซ์ของสาขาอนุกรมในวงจรสมมูลของเครื่องสั่นแบบเพียโซอิเล็กทริก โดยที่อิมพีแดนซ์ของเครื่องสั่นเพียโซอิเล็กทริกมีค่าน้อยที่สุด

2. ค่าการนำไฟฟ้าสูงสุดGmax: ส่วนแท้จริงของค่าอนุญาติให้เข้าของเครื่องสั่นแบบเพียโซอิเล็กทริกที่เรโซแนนซ์คือส่วนจริงของค่าอนุญาติให้เข้าที่ Fs

3.จุดไฟครึ่งตัวF1และF2: ส่วนจริงอนุญาติให้เท่ากับความถี่ที่ Gmax / 2 และมีสองความถี่ดังกล่าว F2 ถ้ามากกว่า Fs และ F1 ถ้าน้อยกว่า Fs

4. ความถี่เรโซแนนซ์ผกผันFp: ความถี่เรโซแนนซ์ของกิ่งขนานของเครื่องสั่นแบบเพียโซอิเล็กทริก โดยที่เครื่องสั่นเพียโซอิเล็กทริกมีอิมพีแดนซ์สูงสุด

5. ความจุฟรีCT: ความจุของอุปกรณ์เพียโซอิเล็กทริกที่ความถี่ 1kHzค่านี้สอดคล้องกับค่าที่วัดได้ของสะพานไฟฟ้าดิจิทัล

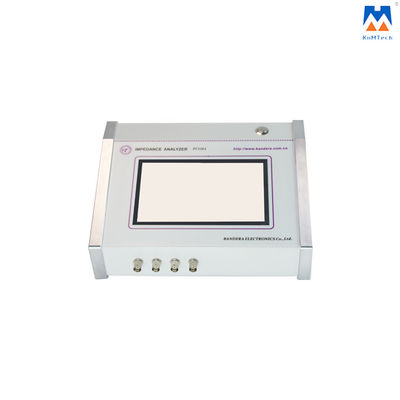

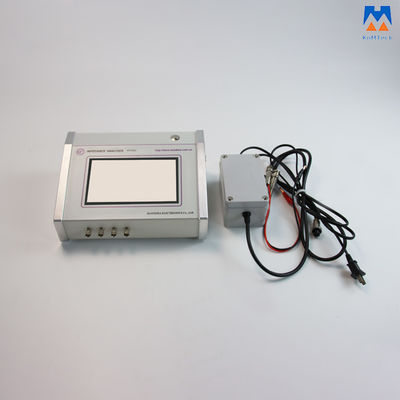

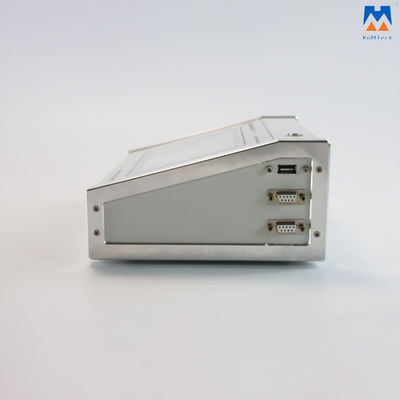

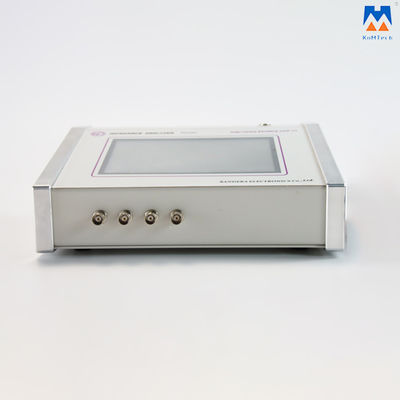

ภาพถ่ายโดยละเอียด:
