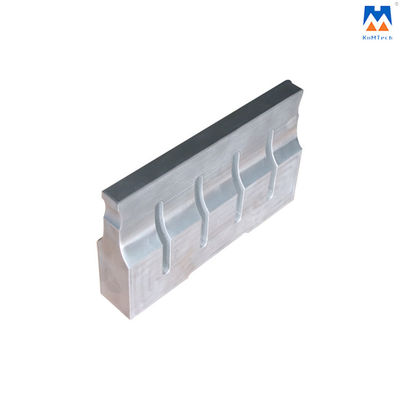

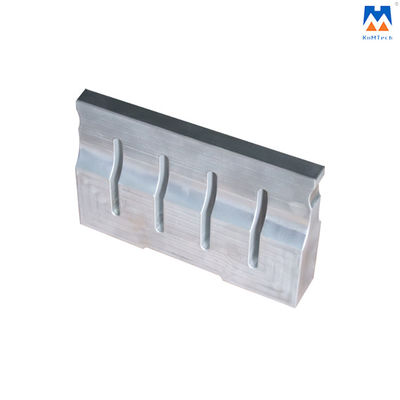

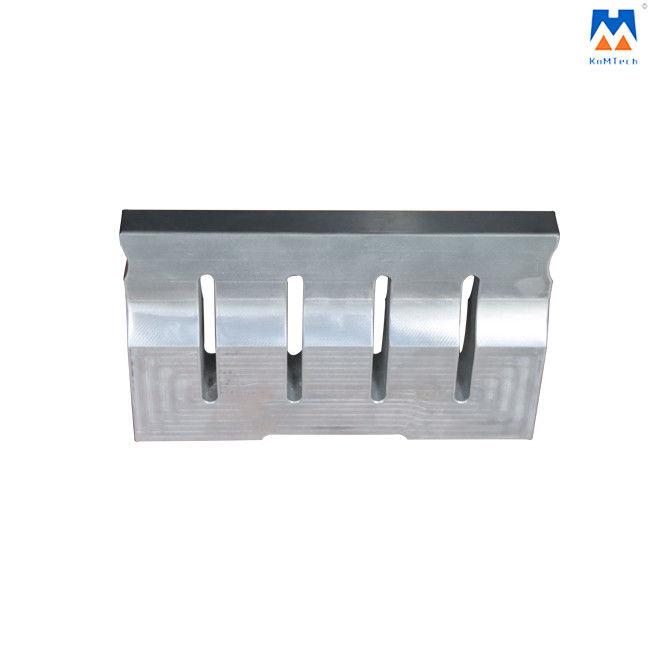

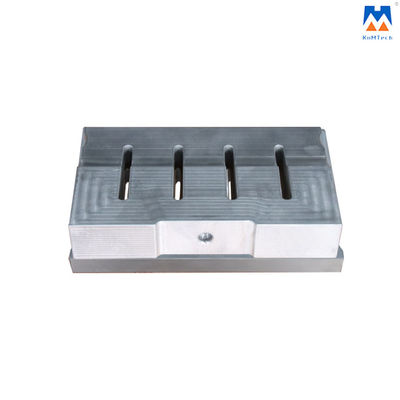

การเชื่อมพลาสติก 15KHz Aluminium Ultrasonic Tooling แม่พิมพ์อัลตราโซนิกสำหรับการเชื่อมจุดพลาสติก

15KHz 270 * 25 มม. เครื่องมือเชื่อมอัลตราโซนิกอลูมิเนียม, แม่พิมพ์อัลตราโซนิกสำหรับเครื่องเชื่อมอัลตราโซนิก

เครื่องมืออัลตราโซนิกที่เรียกว่าแตรอัลตราโซนิกหรือแม่พิมพ์อัลตราโซนิกใช้สำหรับการเชื่อมอัลตราโซนิกด้วยเครื่องกำเนิดอัลตราโซนิกตัวแปลงสัญญาณอัลตราโซนิกและหน้าแปลนอัลตราโซนิกที่เรียกว่าชุดอัลตราโซนิกซึ่งใช้กับเครื่องเชื่อมอัลตราโซนิกสำหรับการเชื่อมผ้าแบบไม่ทอและการเชื่อมพลาสติก และอื่น ๆวัสดุประดิษฐ์เครื่องมือ ได้แก่ อลูมิเนียมไทเทเนียมเหล็กชุบแข็งสแตนเลสและโพลียูรีเทนแบบหล่อ

แม่พิมพ์ทุกวันที่มีโลหะผสมไทเทเนียมโลหะผสมอลูมิเนียมและผลิตภัณฑ์เหล็กเป็นวัตถุดิบตอนนี้แม่พิมพ์ส่วนใหญ่ใช้อลูมิเนียมอัลลอยด์ 7075 ที่นำเข้าคุณภาพสูงซึ่งมีความแข็งแรงเชิงกลความแข็งและการนำความร้อนที่ดีและราคาเหมาะสมเป็นตัวเลือกแรก ของวัสดุแม่พิมพ์เครื่องเชื่อมพลาสติกอัลตราโซนิกประการที่สองคือแม่พิมพ์โลหะผสมไททาเนียมประสิทธิภาพดี แต่ราคาค่อนข้างแพงประการที่สามคือเหล็กที่มีความแข็งแรงสูงกว่ามากและสวมสาย

โดยปกติแล้วแม่พิมพ์เครื่องเชื่อมพลาสติกอัลตราโซนิกโดยทั่วไปจะแบ่งออกเป็นแม่พิมพ์ด้านบนและแม่พิมพ์ด้านล่างแม่พิมพ์ด้านบนเชื่อมโยงกับตัวแปลงสัญญาณในขณะที่แม่พิมพ์ด้านล่างได้รับการแก้ไขเหนือฐานของเครื่องเชื่อมพลาสติกอัลตราโซนิกแม่พิมพ์ด้านบนจะใช้เพื่อส่งผ่านพลังงานอัลตราโซนิกดังนั้นความถี่ของแม่พิมพ์จะต้องสอดคล้องกับความถี่ของ เครื่องกำเนิดอัลตราโซนิกมิฉะนั้นจะมีความเสียหายต่อแม่พิมพ์แม่พิมพ์ด้านล่างส่วนใหญ่จะใช้ในการแก้ไขชิ้นงานพลาสติกซึ่งอาจมีผลต่อชิ้นงานคงที่สามารถออกแบบและทำเองได้

พารามิเตอร์ทางเทคนิค:
