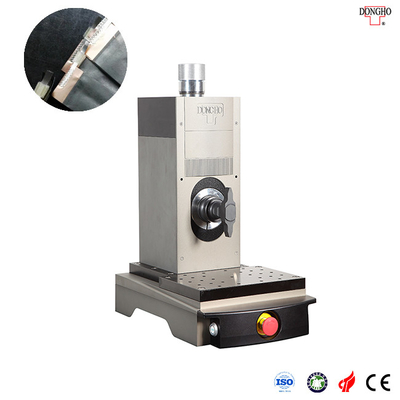

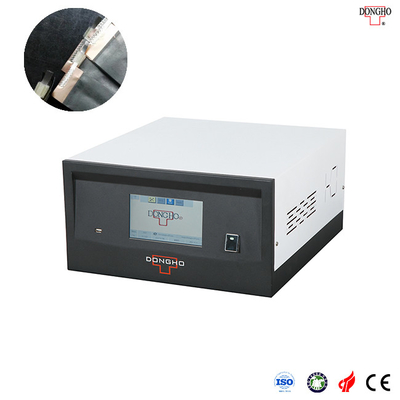

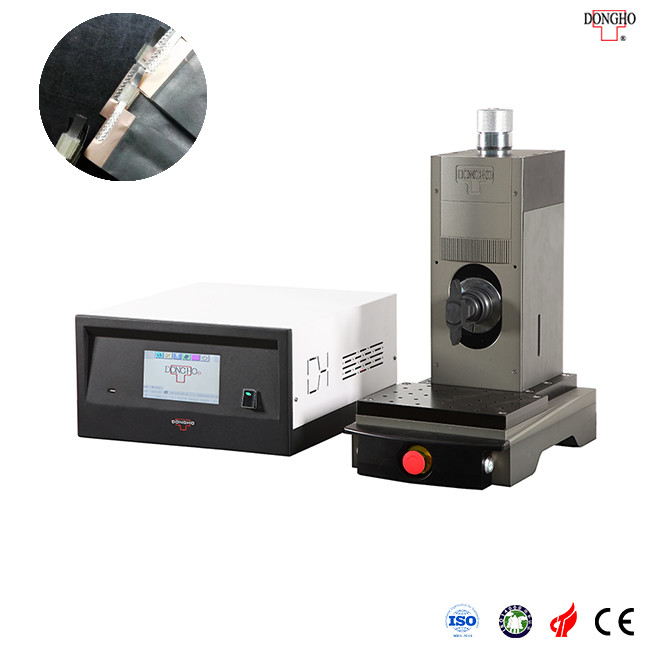

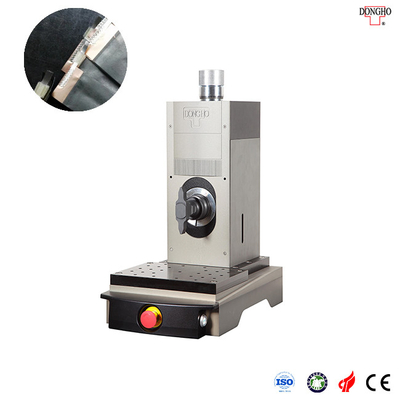

อุปกรณ์เชื่อมโลหะอัลตราโซนิกทองแดงสำหรับอลูมิเนียมและนิกเกิล

อุปกรณ์เชื่อมโลหะอัลตราโซนิกสำหรับอลูมิเนียมทองแดงและช่างเชื่อมนิกเกิล


การเชื่อมด้วยอัลตราโซนิกของทองแดง อลูมิเนียม และโลหะที่ไม่ใช่เหล็กอื่น ๆ เป็นกระบวนการยึดเหนี่ยวที่ครบถ้วน ซึ่งใช้กันอย่างแพร่หลายในด้านยานยนต์และเครื่องใช้ไฟฟ้าเนื่องจากการพัฒนาอย่างรวดเร็วของรถยนต์ไฟฟ้าพลังงานใหม่และความต้องการแบตเตอรี่ลิเธียมไอออนที่เพิ่มขึ้น การประยุกต์ใช้การเชื่อมอัลตราโซนิกของฟอยล์ทองแดงและอลูมิเนียมฟอยล์ได้เพิ่มขึ้นอย่างมาก
สามขั้นตอนหลักของการเชื่อมโลหะด้วยอัลตราโซนิกเพื่อสร้างพันธะโมเลกุลคือ:
1. การเคลื่อนที่สัมพัทธ์ทำให้เกิดแรงเฉือนและการเสียรูปของพลาสติก - การเสียรูปพลาสติกเบื้องต้น - บนลักษณะนูนหยาบบนพื้นผิวที่เชื่อมต่อ
2. การสั่นสะเทือนแบบอัลตราโซนิกทำให้เกิดการกระจายตัวของชั้นออกซิเดชัน (หรือสิ่งปนเปื้อน) และการเปลี่ยนรูปพลาสติกเพิ่มเติมของคุณสมบัติที่ยกขึ้นบนตัวเชื่อมต่อสิ่งนี้นำไปสู่พื้นที่สัมผัสของโลหะกับโลหะที่เพิ่มขึ้นและการก่อตัวของโซนการเชื่อมหรือที่เรียกว่าไมโครเวิร์ล
3. การสั่นสะเทือนอัลตราโซนิกต่อไปจะทำให้พื้นผิวสัมผัสเพิ่มขึ้นซึ่งจะเพิ่มพื้นที่เชื่อม


ข้อได้เปรียบที่ชัดเจนของการเชื่อมโลหะด้วยคลื่นเสียงความถี่สูงคือการเชื่อมแบบ "เย็น" ซึ่งเกิดรอยต่อที่อุณหภูมิต่ำกว่าจุดหลอมเหลวของโลหะอุณหภูมิอยู่ที่ประมาณ 1/3-1 / 2 ของจุดหลอมเหลวของโลหะ (อุณหภูมิการตกผลึกใหม่ระหว่างการหลอม) ซึ่งเป็นกระบวนการเชื่อมแบบกดแข็งและแข็ง

พารามิเตอร์ทางเทคนิค:

ข้อดีของอุปกรณ์เชื่อมโลหะอัลตราโซนิก:

1, การนำไฟฟ้าที่ดีหลังการเชื่อม, ความต้านทานต่ำมากหรือเกือบเป็นศูนย์
2, เครื่องเชื่อมโลหะอัลตราโซนิกอยู่ใกล้กับการประมวลผลเย็น, ชิ้นงานไม่ได้หลอม, ไม่มีร่องรอยการเกิดออกซิเดชัน
3, แรงฟิวชั่นสูง
4 เครื่องเชื่อมโลหะอัลตราโซนิกสำหรับความต้องการพื้นผิวโลหะเชื่อมต่ำ สามารถเชื่อมออกซิเดชันหรือไฟฟ้า
5, เวลาเชื่อมเครื่องเชื่อมโลหะอัลตราโซนิกสั้น, ไม่จำเป็นต้องฟลักซ์, ก๊าซ, บัดกรี
6, กระบวนการเชื่อมไม่จำเป็นต้องระบายความร้อนด้วยน้ำและการป้องกันแก๊ส, ชิ้นส่วนเชื่อมไม่เสียรูป

แอปพลิเคชัน:

อุตสาหกรรมยานยนต์พลังงานใหม่:การเชื่อมแบบดึงขั้วบนชุดแบตเตอรี่ลิเธียมของรถยนต์ไฟฟ้ากำลังเป็นที่นิยมในขณะนี้ เช่นเดียวกับการเชื่อมมัดสายไฟและมัดสายไฟภายในรถ การเชื่อมชุดสายไฟและขั้วต่อ
ด้านการแพทย์.การใช้งานทั่วไปที่สุดคือการเชื่อมด้วยพินบนวงจรรวมในอุปกรณ์ทางการแพทย์กระบวนการนี้ไม่ต้องใช้กาวหรือกาว เพียงแต่การยึดติดของวัสดุตัวเครื่องเท่านั้นเช่นเครื่องกระตุ้นหัวใจที่ใช้รักษาผู้ป่วยและเซ็นเซอร์ที่ฝังอยู่ในร่างกายนอกจากนี้ การเชื่อมด้วยอัลตราโซนิกยังใช้กันอย่างแพร่หลายในการผลิตสายสวนทางหลอดเลือดดำ ตัวกรองเลือด/ก๊าซ เครื่องฟอกไต วาล์ว และตัวกรอง
อุตสาหกรรมอิเล็กทรอนิกส์และคอมพิวเตอร์:ใช้ในชิป มอเตอร์ ตัวเก็บประจุ หน่วยความจำแฟลช ไมโครโปรเซสเซอร์ หม้อแปลง และผลิตภัณฑ์อื่นๆกระบวนการเชื่อมเป็นการรวมโลหะบาง ๆ ซึ่งมักจะเป็นอลูมิเนียมหรือทองแดง เข้ากับวัสดุที่มีความหนาเพื่อเชื่อมต่อสายไฟและวงจรเข้าด้วยกันอย่างแนบเนียนสามารถเชื่อมต่อวงจรบนแผงวงจรได้อย่างง่ายดาย ทำให้เหมาะสำหรับอุตสาหกรรมสมาร์ทโฟนและคอมพิวเตอร์
อุตสาหกรรมอวกาศ:เมื่อทำชิ้นส่วนเครื่องยนต์ วัสดุโลหะที่ไม่ใช่เหล็ก เช่น อะลูมิเนียม จะถูกเชื่อมเข้ากับเหล็กกล้าหลังจากเชื่อมแล้ว ส่วนประกอบจะมีความแข็งแรงในการดึงสูง ขนาดที่แม่นยำ และรูปลักษณ์ที่สวยงามนอกจากนี้ยังสามารถตอบสนองความต้องการของประสิทธิภาพการปิดผนึกและการทนต่อแรงกระแทกของห้องปิดหลังการเชื่อม
อุตสาหกรรมเครื่องทำความเย็น:ท่อทองแดงถูกใช้เป็นส่วนประกอบระบบทำความเย็นและปรับอากาศเนื่องจากทองแดงมีราคาแพง จึงใช้ท่ออลูมิเนียมแทนอย่างไรก็ตาม ไม่ว่าจะใช้ท่อทองแดงหรืออลูมิเนียมก็ตาม สามารถใช้อัลตราซาวนด์ในการเชื่อมหรือปิดผนึกแผ่นได้
